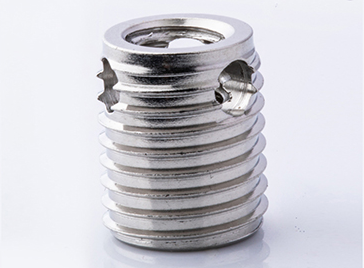

日韩精品午夜视频二区_91精品国产91熟女_国产免费人成视频在线播放播_日本中文字幕在线播放

當前位置：首頁 > 產品中心 > 螺套系列
螺套系列

自攻螺套

自攻螺套類型
【302/302H 型】 【307/308 型】 【317/318 型】
常用材質
碳鋼|不銹鋼
槽型
切削槽|圓形槽
尺寸
M2-M30

可根據客戶需求提供定制解決方案

聯系我們
產品概述

自攻螺套（或稱自攻襯套）是一種帶有內外螺紋以及切削孔或切削槽的緊固件。其不必預先攻螺牙，可直接旋入母材形成螺紋面，對于已潰牙的螺紋也能維持原尺寸。自攻螺套用于輕合金（鋁、鎂、鋅及其合金）、鑄鐵、黃銅 / 青銅、熱固性塑膠和層壓板、木頭。主要用于汽車的引擎、傳動部件以及其他部件如后視鏡、散熱片、減震器等；工廠設備的法蘭接頭、建設設備、燃油設備等；家用電器和辦公設備；電容、大電流設備、射頻以及電信系統、牙科設備。在軍事上主要應用于坦克、戰斗機、艦艇等。


自攻螺套優點

自攻螺套具自行攻螺紋能力，母材不必須先攻牙，節省成本支出。

和成品接觸面大，承受拉力強，產品設計時可使用較低強度之材料。

對于已磨耗或潰牙之母螺紋具有修護作用，使用自攻螺套可繼續使用相同的螺絲。

對振動抵抗力強，可防止松動。

與母材無余隙，母材若含氣泡時亦有良好的氣密性。



自攻螺套安裝簡便、迅速，只須一種裝配工具，成本低，幾乎無不良率。

自攻螺套類型

  • image

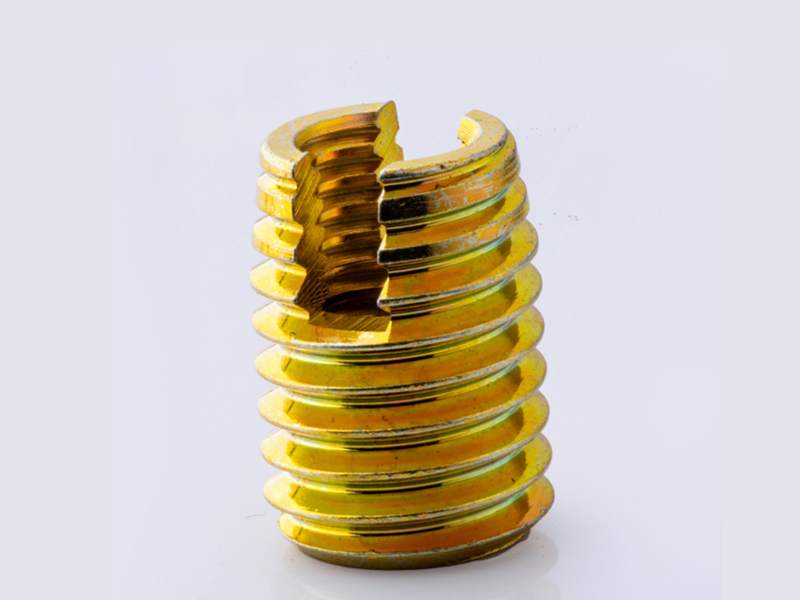

  • 302/302H 型

    302 系列產品在所有自攻螺套產品中使用最為廣泛，其兩個開槽不僅起到切削的作用，并且稍微有點向內的鎖緊力。302H 型在 302 型上加了法蘭，可以大大提高拉拔力和扭力。

  • image

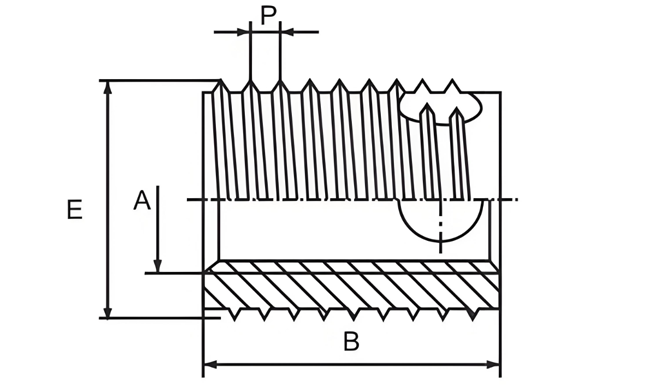

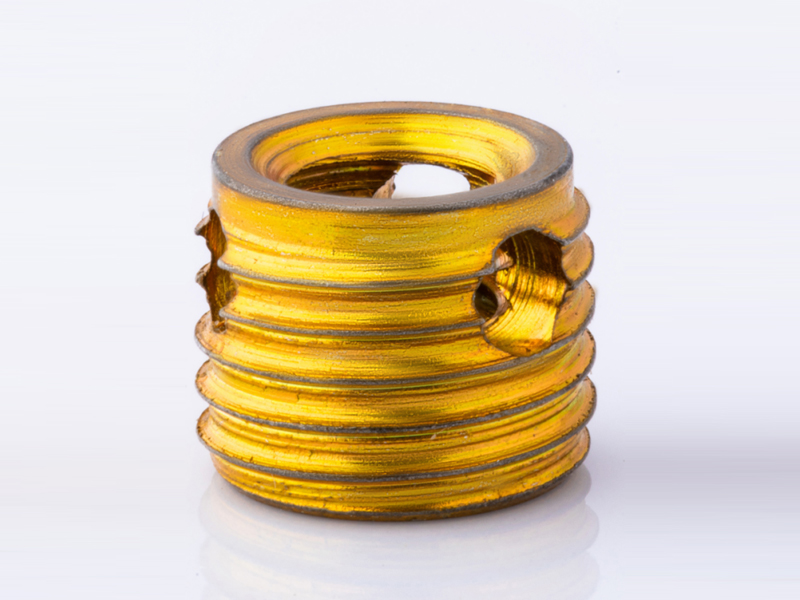

  • 307/308 型

    307 和 308 系列產品用于難切削的材料，它有更大的壁厚、更淺但是更尖銳的外螺紋，該螺套使用 3 個孔作為切削刃。308 為 307 的加強型，兩者的區別僅在于螺套的長度不同。307H/308H 是加了法蘭的產品。

  • 9

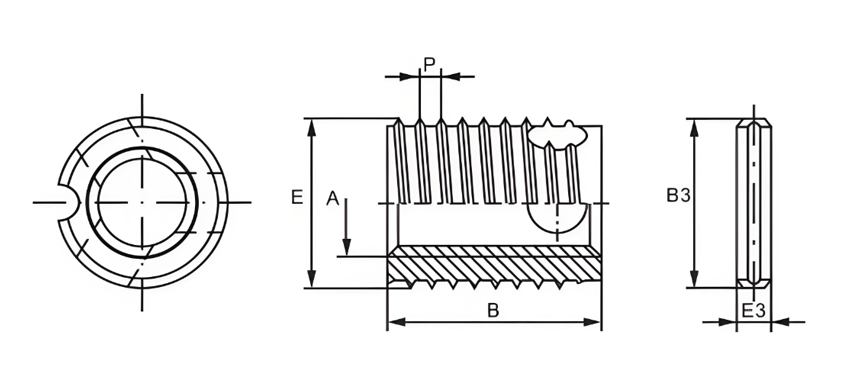

  • 317/318 型

    317/318 系列產品特別設計用來增加扭力和抗震能力，其功能是通過插入一根符合 DIN1437 標準的銷軸實現的。


自攻螺套常用材質

碳鋼

適合用于鋁合金、銅合金、塑膠等工程強度較低的基材上；


不銹鋼 303

適合用于鑄鐵等強度較高的產品上。

自攻螺套安裝方法

  • image

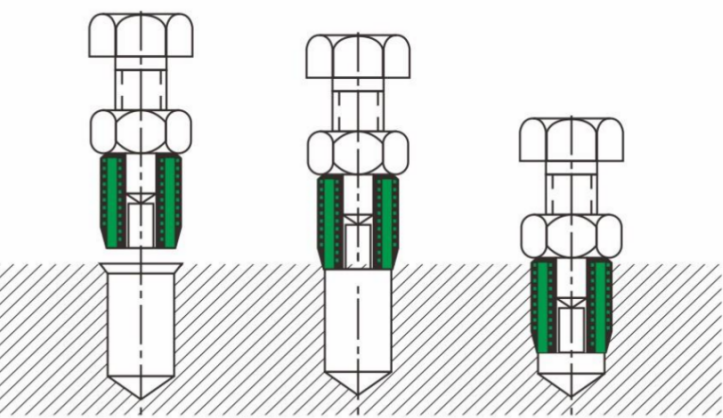

  • 方法一

    當安裝數量較少時，可采取簡易安裝方法，具體就是采取對應規格螺栓 + 螺母的方法，如左圖所示，將自攻螺套固定在對應型號的螺絲上，用同型號螺母進行固定，使三者成為一個整體，用扳手把螺套擰入底孔，后把螺絲退出即可。

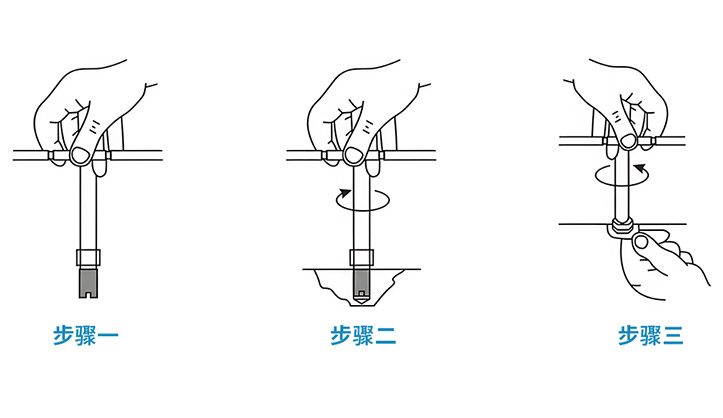

  • 方法二

    當安裝數量較多時，可用專用螺套安裝工具，具體操作方法參照左圖。圖中工具尾端為一六角頭，可連手動攻牙扳手，也可接電動或氣動工具。

    步驟一

    鉆孔或者成型孔，孔徑按照推薦并調整試驗后的尺寸。將自攻螺套旋入手動安裝工具，切槽或者切孔朝下，工具的尖端不要超過孔的上方尖點或者切槽上邊。

    步驟二

    將螺套垂直旋入孔中。在初始旋入 1~2 個牙距的時候要確認是否偏移，有的話即刻退出并重新對齊。注意不要在自攻過程中反轉安裝工具。

    步驟三

    當自攻螺套到預計深度（螺套上端較工作表面沉下去 0.2mm）后，用六角扳手頂住下方的六角螺母，逆時針方向轉動以退出安裝工具。

  • 18

安裝注意事項

針對不同的加工材質，參考鉆孔尺寸規格，進行預鉆孔加工。當對應材質硬度較高時，請?jiān)阢@孔范圍內稍微加大所開的底孔。

將開槽端或三孔無端朝下，將自攻螺套安全安裝進工具前端，垂直接觸工件。裝入時 (1P–2P) 請確認對準底孔，絕不可傾斜。發現傾斜時，請不要反轉工具并重新調整使用。當進入 1/3–1/2 以后，便不可重新再來。另外，請不要反向旋轉工具，否則會造成產品故障。

插入到規定位置后，用卡板固定工具的六角部，然后反轉扳手使工具分離工件。


產品參數

自攻螺套規格參數表

  • image

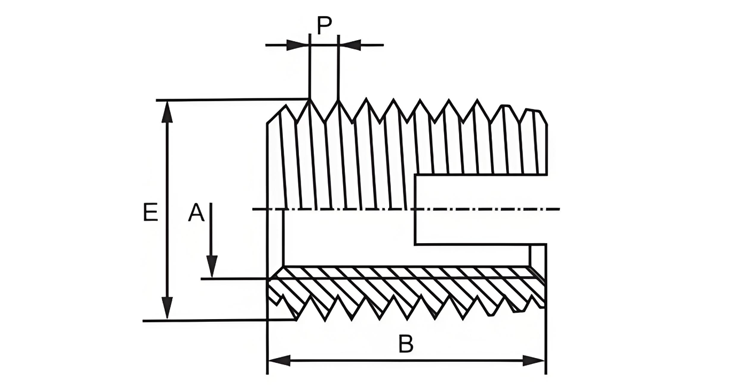

  • 302 型（開槽型）自攻螺套

    302 型（開槽型）自攻螺套。螺套頭部開有一個切削槽，其切削槽具有自攻特性，容易裝配，高度抗震放松性能。適用于輕合金、鑄鐵、含纖維塑料、樹脂、硬木等。

    302 型（開槽型）自攻螺套規格參數見附表

螺套生產過程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

點擊了解生產過程
推薦應用

自攻螺套用于輕合金（鋁、鎂、鋅及其合金）、鑄鐵、黃銅 / 青銅、熱固性塑膠和層壓板、木頭。主要用于汽車的引擎、傳動部件以及其他部件如后視鏡、散熱片、減震器等；工廠設備的法蘭接頭、建設設備、燃油設備等；家用電器和辦公設備；電容、大電流設備、射頻以及電信系統、牙科設備。在軍事上主要應用于坦克、戰斗機、艦艇等。
